304 vs SUS316: 20% Diferencia de precios, ¿cuál es más adecuado para su proyecto?

304 vs SUS316 Acero inoxidable: 20% Diferencia de precios, ¿cómo deberían elegir los compradores?

¡Análisis en profundidad desde las perspectivas de la composición química, la resistencia a la corrosión, la alta resistencia a la temperatura y el rendimiento de los costos!

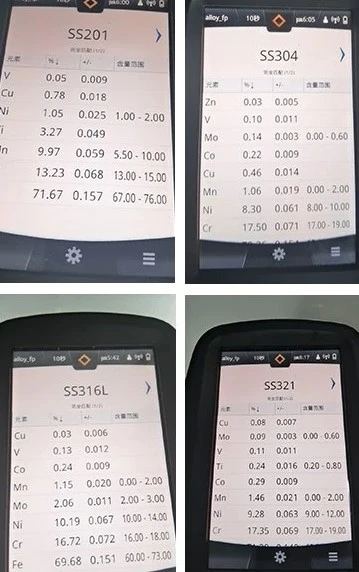

304 vs SUS316 Composición química de acero inoxidable:

304 vs SUS316 Resistencia a la corrosión:
Ambiente neutral (agua/agua del grifo): ambos funcionan bien, 304 es suficiente para satisfacer las necesidades diarias.
Ambiente de iones de cloruro (agua de mar/agua salada/agua de piscina):
304: Las picaduras comienzan a aparecer después de 200 horas, y el óxido local ocurre después de 1 año;
SUS316: No hay corrosión obvia después de 1000 horas, y la superficie permanece suave durante más de 3 años (fuente de datos medidas: NACE TM0177 estándar).
Ambiente ácido y alcalino (como ácido sulfúrico/ácido sulfúrico al 10%):
304: solo puede soportar 24 horas a 20 grados;
SUS316: puede persistir durante más de 72 horas en las mismas condiciones, y la resistencia a la corrosión aumenta en un 50% cuando la concentración es menor o igual al 5%.

304 vs SUS316 Resistencia de alta temperatura:
Temperatura ambiente a 500 grados: la fuerza de los dos es similar y 304 es más rentable;
500-800 Grado: 304 comienza a mostrar una escala de óxido obvia, y la tasa de oxidación de SUS316 se reduce en un 40%;
Por encima de 800 grados: 304 granos se engranan rápidamente, y SUS316 puede soportar altas temperaturas a corto plazo de 1200 grados (como escenarios del sobrecalentador de calderas).

304 vs SUS316 Propiedades mecánicas:
Resistencia a la tracción: mayor o igual a 515MPA, cumpliendo con la mayoría de los requisitos estructurales;
Rendimiento de soldadura: la soldadura 304 no requiere un tratamiento especial, SUS316 requiere alambre de soldadura que contiene molibdeno (como ER316L), y se recomienda un tratamiento de solución sólida después de la soldadura;
Rendimiento de procesamiento en frío: 304 es más fácil de formar, y SUS316 necesita controlar la deformación de menos o igual al 15% durante la flexión de frío para evitar grietas.

304 vs SUS316 Ciclo de costos:
Costo de compra: SUS316 es 20% -30% más caro que 304 (tomando φ57 × 3 mm de tubería como ejemplo, la diferencia de precio es aproximadamente 15-20 yuan por metro);
Costo de mantenimiento: en ingeniería marina, 304 tuberías requieren mantenimiento de recubrimiento anticorrosión cada año (el costo representa el 10% del precio de compra), mientras que SUS316 puede estar libre de mantenimiento durante 5 años;
Costo de reemplazo: la vida promedio de 304 en equipos químicos es 2-3 años, mientras que Sus316 puede alcanzar 5-8 años, y el costo de ciclo completo se reduce en un 40%.



Compra Guía de evitación de escollos: 3 detalles Determinar beneficios a largo plazo
Mire el estándar de implementación: 304 debe confirmar si es GB/T 24511-2017 (nuevo estándar nacional) o ASTM A 240 304 para evitar productos de bajo precio e inferior (contenido de níquel inferior al 6%);
SUS316 necesita verificar si el contenido de molibdeno es mayor o igual al 2% (algunos fabricantes usan 316L para hacerse pasar por el contenido de molibdeno es solo 1.8%).
Requisitos de tratamiento de superficie:
Para escenas de grado alimenticio, elija pulido de nivel BA (aspereza RA menor o igual a 0. 8 μm), y para escenas químicas, elija el encurtido y la pasivación (eliminar la escala de óxido de soldadura).
Los documentos de garantía de calidad son necesarios:
Certificado de material (debe incluir C, CR, NI, MO Contenido del elemento);
Informe de prueba de corrosión intergranular (Método A262 ASTM A262, SUS316 debe aprobarse).
