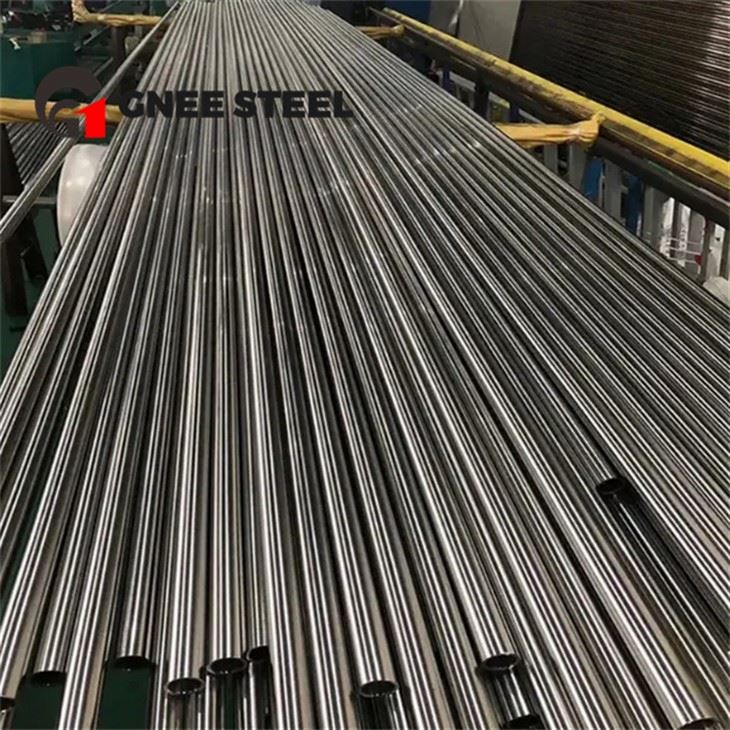

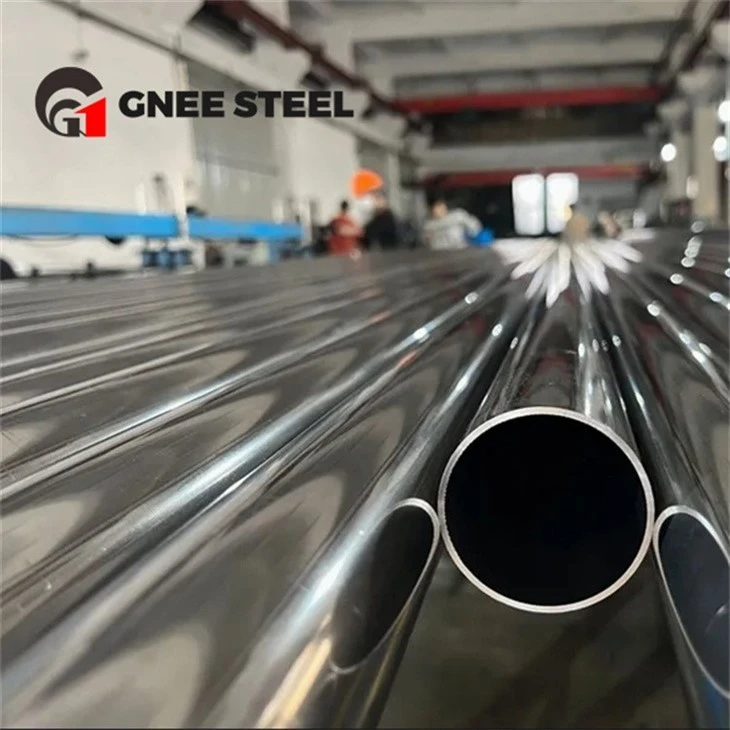

Nombre: Tubo EP (electropulido) de acero inoxidable ASTM A269 TP316L Estándar: ASTM A269 Tipo de tubo: sin costura o soldado Proceso: laminado-en frío Acabado de la superficie: electropulido (EP), Ra menor o igual a 0,25 μm (10 μin) Espesor de pared: 0,3–30 mm o personalizado Diámetro exterior: 8–219 mm o personalizado Longitud: 5,8/6 m o personalizado Muestras: Disponibles Paquete de envío: embalaje marítimo estándar Certificación: EN 10204 3.1 / 3.2
Los tubos electropulidos (EP) ASTM A269 TP316L son tubos soldados o sin costura fabricados con acero inoxidable austenítico 316L con bajo contenido de carbono. El proceso de electropulido (EP) elimina los residuos metálicos finos, suaviza las uniones de soldadura y las irregularidades de la superficie y reduce significativamente la rugosidad de la superficie. Si está buscando tubos EP ASTM A269 TP316L para industrias farmacéutica, biotecnológica, de semiconductores, alimentaria y otras, GNEE puede proporcionarle soluciones completas.
Los tubos TP316L ss suministrados por GNEE son tratados mediante electropulido (EP). La rugosidad de su superficie interna puede alcanzar Ra menor o igual a 0,15 μm (Ra menor o igual a 0,25 μm según lo exigen algunos estándares de la industria), que es más de un 80 % más suave en comparación con los tubos convencionales con acabado BA (Ra menor o igual a 0,8 μm). Esto reduce en gran medida la microturbulencia y la adhesión de partículas durante el flujo de fluido. En estado recocido en solución, los tubos presentan una resistencia a la tracción superior o igual a 485 MPa y un alargamiento superior o igual al 40 %, capaz de cumplir con requisitos de flexión, abocardado y otros requisitos complejos de procesamiento de tubos.
Durante el proceso de electropulido de nuestros tubos de acero inoxidable TP316L, se forma una capa de pasivación de Cr₂O₃ con un espesor mayor o igual a 1,5 nm en la superficie del tubo, lo que ofrece una estabilidad mucho mayor que el pulido mecánico o los tratamientos de pasivación y decapado. Las pruebas de niebla salina demuestran que su resistencia a la corrosión supera las 1000 horas, mucho mejor que la del acero inoxidable común.
Tubos EP ASTM A269 TP316L SS
Tubos MP ASTM A269 TP316L SS
Tubos AP ASTM A269 TP316L SS
Si necesita ayuda con estos tubos, hágamelo saber:
Ya sea que necesite soldadura o sin costura¿fabricación?
La composición química de los tubos de acero inoxidable 316L garantiza una excelente resistencia a la corrosión, alta resistencia mecánica e idoneidad para aplicaciones de alta-presión y temperatura en sistemas industriales críticos.
Elemento
Composición (%)
Carbón
Menor o igual a 0,03
Cromo
16.0 – 18.0
Níquel
10.0 – 14.0
Molibdeno
2.0 – 3.0
Manganeso
Menor o igual a 2,0
Silicio
Menor o igual a 1,0
Fósforo
Menor o igual a 0,045
Azufre
Menor o igual a 0,03
Hierro
Equilibrio
Tubería ASTM A269 316L SS: propiedades mecánicas
Los tubos de acero inoxidable 316L ofrecen una excelente resistencia a la tracción, ductilidad y durabilidad.
Propiedad
Valor
Resistencia a la tracción
485 – 620 MPa
Fuerza de producción
Mayor o igual a 170 MPa
Alargamiento (en 50 mm)
Mayor o igual al 40%
Dureza (Brinell)
Menor o igual a 200 HB
Módulo de elasticidad
193 GPa
Densidad
8,0 g/cm³
Tubos ASTM A269 TP316L - Grados equivalentes
Los tubos de instrumentación de acero inoxidable 316L cumplen con múltiples estándares internacionales, lo que garantiza la compatibilidad en aplicaciones industriales globales.
Estándar
Especificación / Designación
Grado / Material No.
ASTM/ASME
ASTM A269/SA269
TP316/UNS S31600
ES
EN 10088-2 / EN 10216-5
X5CrNiMo17-12-2/1.4401
ESTRUENDO
DIN 17456 / DIN 17458
1.4401
JIS (Japón)
JISG3459/JISG4303
SUS 316
Licenciatura (Reino Unido)
BS 3605/BS 970
316S31
ISO
ISO 15510
X5CrNiMo17-12-2
AFNOR (Francia)
NF A35-572
Z6CND17-11-02
GOST (Rusia)
GOST 5632
03Ch17N14M3
Procesos de fabricación para TP316L sS
1. Tubos sin costura: Producidos a partir de palanquillas sólidas de acero inoxidable mediante laminado en caliente o laminado en frío, seguido de procesos de recocido y acabado para garantizar un espesor de pared uniforme y precisión dimensional.
2. Tuberías soldadas: Formadas a partir de tiras de acero inoxidable y soldadas longitudinalmente; adecuado para aplicaciones de gran-diámetro.
3. Proceso de trefilado-en frío: se aplica a tuberías soldadas y sin costura para mejorar la resistencia mecánica, el acabado de la superficie y la precisión dimensional, garantizando así un rendimiento superior en sistemas de instrumentación de alta-presión.
¿Cómo se calcula el peso de los tubos de acero TP316L EP?
Fórmula de cálculo (para tubos redondos): Peso (kg/m)=(Diámetro exterior - Espesor de pared) × Espesor de pared × 0,02466
Otros acabados de post-procesamiento ofrecidos por Genn
BA: recocido brillante
MP: Pulido Mecánico
AP: Decapado ácido
EP: electropulido
Procesos superficiales de tubos de acero inoxidable
Escenarios de aplicación de tubos de acero inoxidable ASTM A269 TP316L
1.Farmacéutica y Bioingeniería:
Tuberías para agua purificada y agua para inyección (WFI), tuberías limpias para biorreactores
2.Industria de semiconductores:
Tuberías para gases de alta pureza y productos químicos especiales
3.Industria de Alimentos y Bebidas:
Tuberías de fluidos de proceso para bebidas, productos lácteos y elaboración de cerveza.
4.Sistema de muestreo de instrumentos petroquímicos:
Tuberías de instrumentos y líneas de muestreo para instalaciones químicas.
5.Equipos de Laboratorio y Precisión:
Conductos de fluidos de precisión para instrumentos analíticos y equipos de prueba.
6. Condiciones relacionadas con la corrosión ligera del agua de mar:
Líneas de muestreo para desalinización de agua de mar, tuberías de instrumentos para equipos marinos
Tuberías sanitarias de calidad alimentaria
Tuberías de taller de agua pura
tuberías de desalinización de agua de mar
Si necesita orientación específica, hágamelo saber:
¿Está buscando dimensiones/cronogramas de tuberías?, propiedades mecánicas, o pautas de soldadura?
ASTM A269 cubre principalmente tubos sin costura laminados en frío-de diámetro pequeño-para instrumentos de precisión y suministro de fluidos limpios. Con un bajo contenido de carbono y un alto contenido de molibdeno, el TP316L es ideal para medios de alta-pureza y condiciones de trabajo corrosivas. A continuación se muestran nuestros proyectos completados de referencia:
1.Proyecto de agua purificada farmacéutica GMP de Dubai
Suministramos tubos sin costura de precisión ASTM A269 TP316L (OD 6,35-25,4 mm, WT 0,5-1,2 mm) con superficie interior EP (Ra menor o igual a 0,5 μm). Se proporcionaron pruebas completas de PMI, quema e hidrostática, además de certificados SGS. La tubería se adapta directamente a los accesorios de compresión y funciona de manera estable durante 2 años sin incrustaciones ni corrosión.
2.Proyecto de suministro de gas para instrumentos de petróleo y gas de Rayong Tailandia
Los tubos A269 TP316L en existencia (PREN mayor o igual a 25) se entregaron en un plazo de 10 días para condiciones de trabajo que contienen H₂S-, resolviendo riesgos de paradas urgentes por mantenimiento y manteniendo una operación libre de fugas-.
Control de calidad
Llevamos a cabo un estricto control de calidad en múltiples-etapas sobre nuestros productos de acero inoxidable, desde las materias primas hasta los productos terminados. Primero verificamos la composición de la aleación de las materias primas, luego inspeccionamos la precisión dimensional, la resistencia a la presión y las propiedades mecánicas, y verificamos si hay defectos en la superficie. Hay informes de inspección de terceros-disponibles, cada lote es totalmente rastreable y nuestros productos ofrecen una calidad estable y confiable.
Medición del diámetro exterior
inspección de composición
prueba de espesor de pared
Para obtener más información sobre nuestro proceso de control de calidad, haga clic en el enlace a continuación para ver nuestros videos de inspección de productos, procedimientos de prueba e informes de inspección.
Adoptamos embalajes de exportación multi-capas para productos de acero inoxidable. Los tapones de plástico en los extremos bloquean el polvo y las colisiones en las aberturas de las tuberías, las películas de PE antioxidantes envuelven cada tubo y las almohadillas de espuma protegen las áreas mecanizadas con precisión. Las cajas de madera reforzadas con accesorios de limitación internos se adaptan a envíos marítimos largos y tránsitos de varias -etapas, evitando eficazmente rayones en la superficie, oxidación por humedad y deformación de las tuberías.
Embalaje a prueba de humedad
flejado y fijación
embalaje de cajas de madera
Preguntas frecuentes
1. ¿Se pueden soldar tubos EP directamente en-sitio? Sí, nuestros tubos TP316L EP son ideales para soldadura orbital, manteniendo la limpieza y minimizando las irregularidades de la superficie después de la soldadura.
2. ¿Cuál es la diferencia entre las tuberías de acero inoxidable 316 y 316L?
La principal diferencia entre 316 y 316L ss es su contenido de carbono. El grado 316 tiene un contenido máximo de carbono del 0,08%, mientras que el 316L (la "L" significa bajo en carbono) tiene un límite máximo del 0,03%. Este pequeño cambio en el carbono afecta su resistencia, su rendimiento a altas-temperaturas y su comportamiento cuando se sueldan.
3. ¿Cuáles son las diferencias clave entre las tuberías ASTM A269 y A312?
ASTM A269 y ASTM A312 difieren principalmente en el alcance y el tamaño de sus productos: ASTM A269 cubre tuberías de acero inoxidable para servicios generales y ASTM A312 cubre tuberías de acero inoxidable para altas-temperaturas y servicios corrosivos generales.
4. ¿Son necesarios los tubos electropulidos para aplicaciones de calidad alimentaria-? Para sistemas de alimentos y bebidas estériles o de alta-pureza, los tubos EP reducen la contaminación y el riesgo de biopelículas, lo que los hace preferibles a los tubos pulidos estándar.
